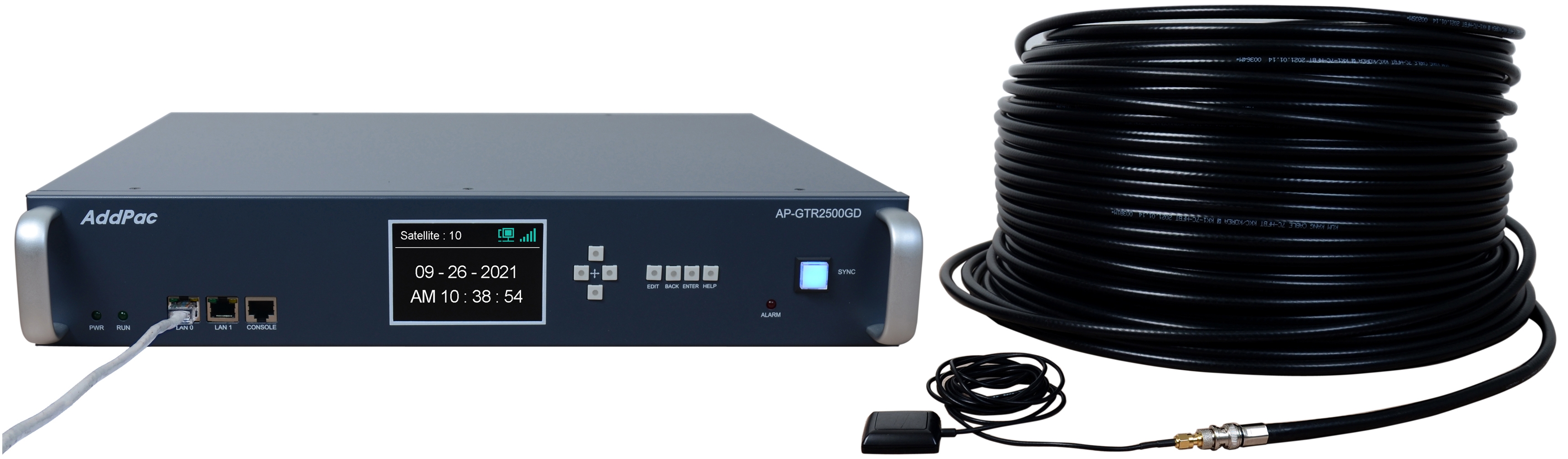

애드팍 기가비트이더넷 임베디드 GPS NTP (Network Time Protocol) 서버는 기가비트 이더넷을 지원하며 GPS 시각동기장치가 하드웨어적으로 내장되어, 위성 GPS신호로부터 정확한 시각정보를 수신하여 NTP 서버 기능을 수행하는 장치입니다. 보안시설등 외부망과 분리된 네트워크 환경에서 자체적인 NTP 서버를 구축할때 사용되는 장비입니다. 정확한 시간 정보를 필요로 하는 CCTV VMS서버, NMS (Network Management System) 서버, IP 카메라등 시각동기가 필요한 서버로 NTP 서비스 기능을 수행하는 장비입니다. IP기반의 네트워크 기반으로 설계되어 확장성 매우 뛰어나며 원격관리가 편리합니다. 정확한 시간 정보를 필요로 하는 영상감시·교통관리·환경/방재감시등 다양한 실시간 영상 응용 분야에 적용할 수 있습니다.
AP-GTR2500GD 주요특징
- GPS 기반 하드웨어 모듈을 장착한 임베디드 NTP (Network Time Protocol)서버
- 고성능 GPS 시각 동기 장치 솔루션
- IP 기반 GPS 시각 수신장치 (Location Free, etc)
- GPS 시각정보 전송을 위한 듀얼 RS232 포트

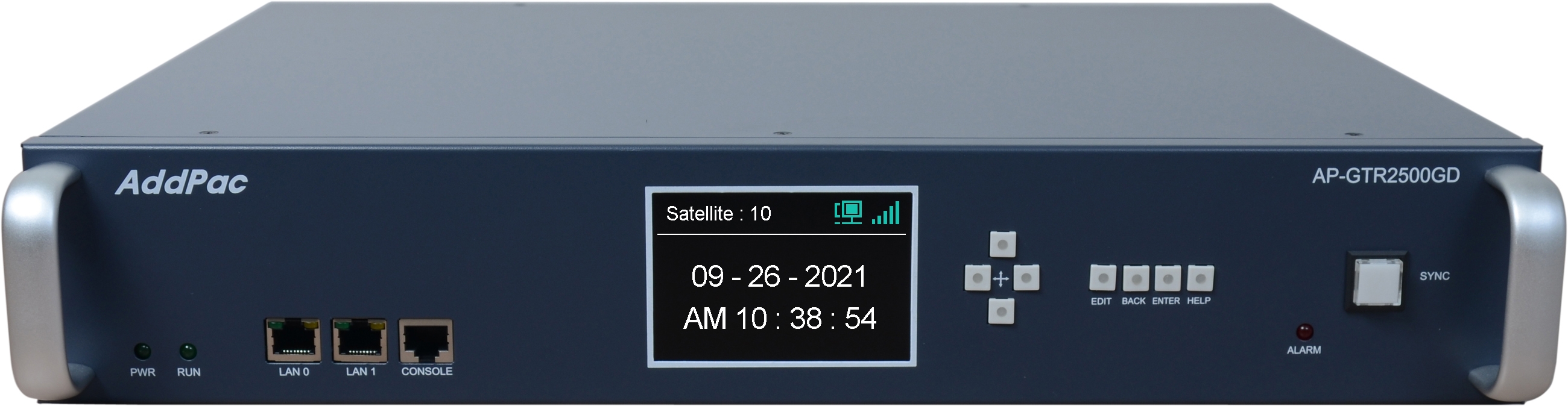

- GPS 시간정보 표시를 위한 3.5 인치 칼라 LCD 지원
- GPS 안테나 인터페이스 지원 : 실내용, 아웃도어 안테나 외
- 2포트 기가비트 이더넷 인터페이스 (4xRJ45) 지원
- 1포트 RS232C 포트 (RJ45) : 전문가용 CLI (Command Line Interface) 지원
- 디바이스 상태표시를 위한 블루 램프(Blue LAMP) 지원
- 디바이스 설정및 관리를 위한 스마트 웹 관리 소트프웨어 탑재
- 원격 펌웨어 업그레이드 가능한 시스템 구조

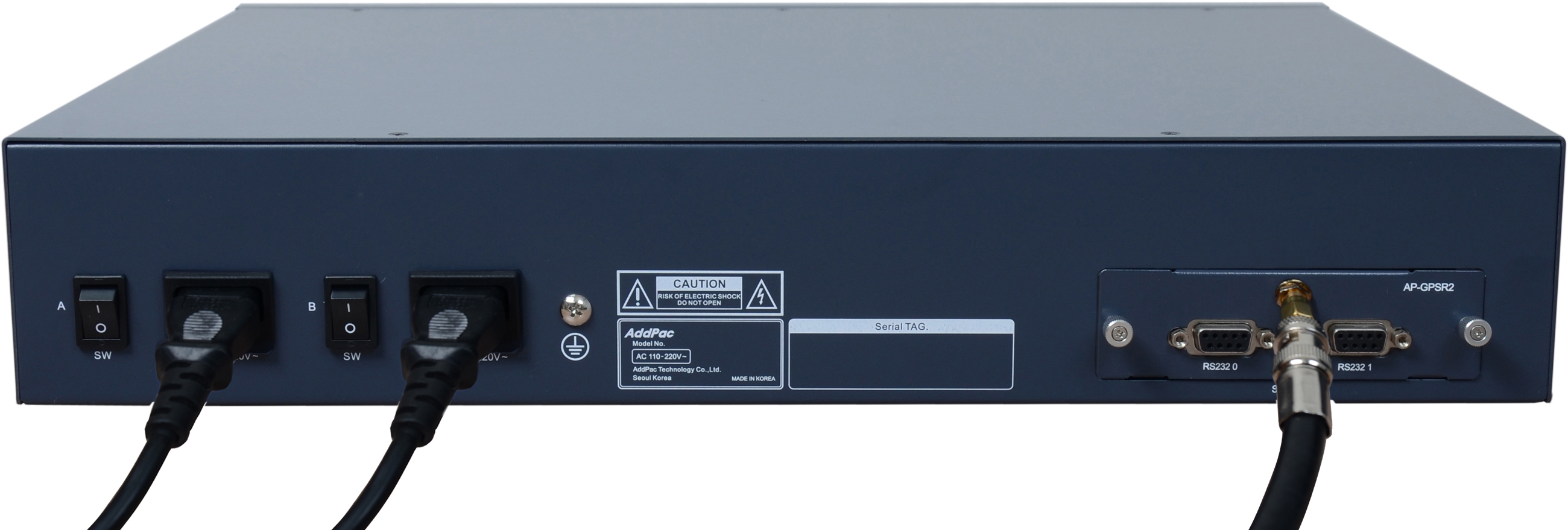

- 전원 이중화 기능 탑재
- 듀얼(2) DB-9 RS232C 인터페이스 (NMEA (The National Marine Electronics Association) 프로토콜 지원)
- 19인치 랙 마운트 장착 가능 (브라켓 지원)
- 듀얼 주파수 RF 수신단을 사용하여 두개의 GNSS 시스템(예 : GPS(미국), GLONASS(러시아), BeiDou(중국)) 동시 수신 가능, (GPS(미국), GLONASS(러시아)) 또는 (GPS(미국), Beiou(중국))
- 기본설정 : GPS (SBAS 와 QZSS(일본,호주) 포함), Galileo 와 GLONASS 동시수신 모드
- QZSS 와 SBAS(GPS 부가서비스) 는 GPS 시스템과 동일 주파수 대역 사용
- 진보된 RF 설계 아키텍쳐와 간섭방지 기능은 안좋은 GNSS 환경에서도 최대 성능 지원
- 안티재밍 테크놀러지 탑재

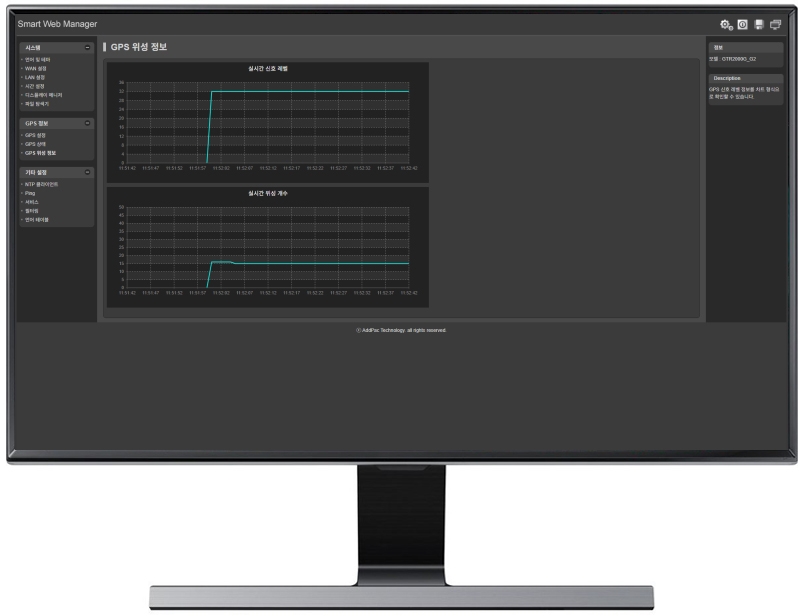

- GPS 신호세기 실시간 표시기능 (LCD, 스마트 웹 관리 메니져 : 그래픽으로 표시 ), GPS 안테나 설치시 유용
- 패시브 & 액티브 GPS 안테나를 위한 최적의 성능 지원
- 최대 업데이트 레이트 : 10Hz
- 타임펄스 정확성 : 30ns~60ns
AP-GTR2500GD 주요기능 리스트
- GNSS (Global Navigation Satellite System) 상태 체크 기능
- IPv4 / IPv6 어드레스체계 동시지원 (NTPv4, NTPv6)
- NTP 프로토콜 처리 성능
- 200m 롱 GPS 안테나 케이블지원
- 기가비트 이더넷 포트 지원 (2포트, 독립이더넷)
- 윤초기능
- NTP 클라이언트 IP 어드레스 표시기능
- 이벤트 로그 전송 기능
- GPS 안테나 최적위치 선정을 위한 실시간 GPS SNR 표시기능 (3.5인치 LCD 및 스마트웹 메니져에 표출)
- PING (Keep Alive) 기능
- 전원이중화 기능
- 안티재밍 테크놀러지 (GPS 재밍 및 스푸핑 검출기능)
- GPS Week Number Rollover 문제
- GPS 안테나 브릿지 솔루션
- 고성능 GPS 아웃도어 안테나 솔루션
- 기본프토토콜(HTTP,Telnet, ftp) 외에 보안프로토콜 신규지원 (HTTPS, SSH, SFTP)
- 스마트웹 관리 메니져 소프트웨어 (HTTP, HTTPS)
- 전문가용 CLI (Command Line Interface) 지원 (Telnet, SSH, RS232C Console Port)
- IRIG-B 인터페이스 카드 지원
- 웹 관리 메니져 소프트웨어 다크앤 블랙 UI 기능 추가

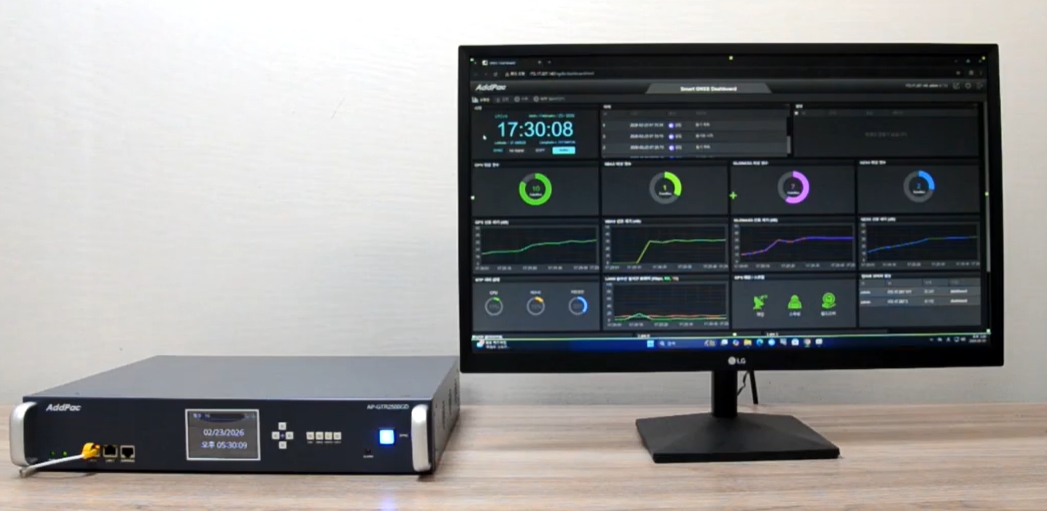

- GPS 시각동기 서버 GNSS 대쉬보드 (Dash Board) 소프트웨어

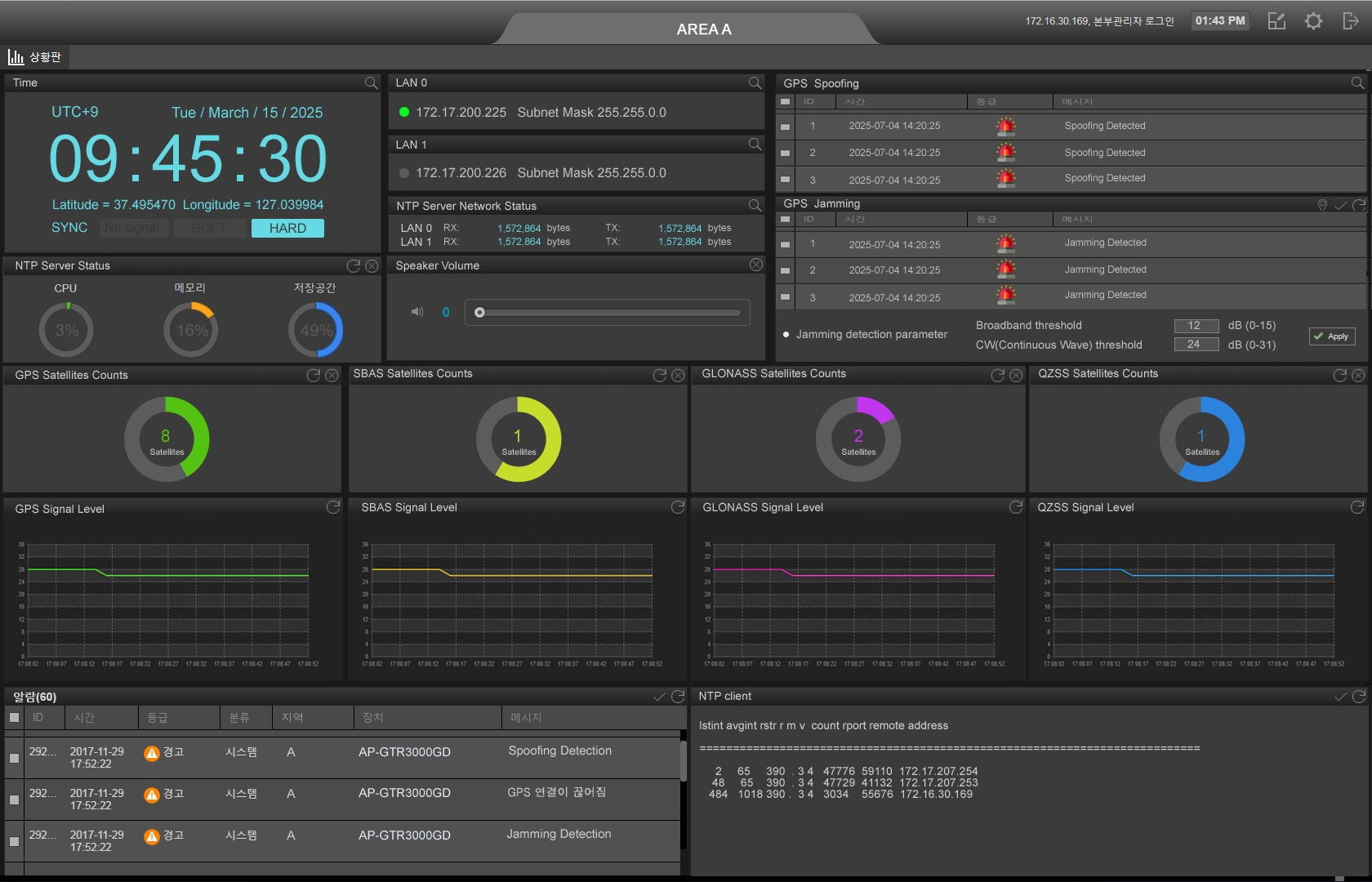

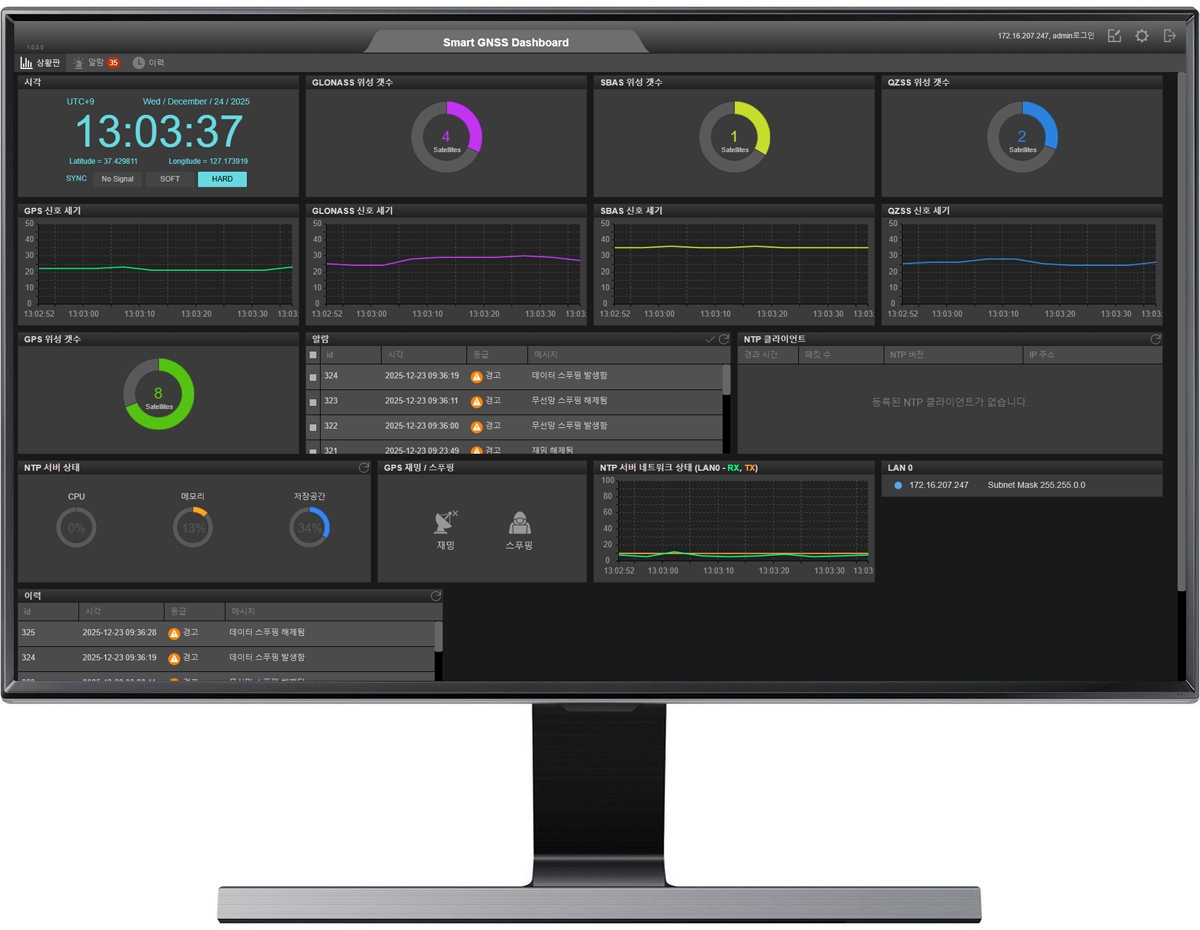

기가비트 임베디드 GPS NTP (Network Time Protocol) 서버의 스마트 GNSS(Global Navigation Satellite System) 대시보드 소프트웨어는 윈도우 OS 환경에서 그래픽하게 직관적으로 GPS 시각동기서버의 시각정보, 위성정보, 신호정보, 알람정보 들을 실시간으로 표시해 주는 소프트웨어 입니다. GNSS 대시보드 소프트웨어의 사용자 유저인터페이스는 대쉬보드 구성을 사용자가 원하는 화면구성을 이동배치 할 수 있게 설계 되었으며, 사용자의 장시간 모니터 노출시 시각적 피로도를 줄이기 위해 다크앤블랙 칼라로 디자인 하였습니다.
GNSS (Global Navigation Satellite System) 대시보드 소프트웨어 주요기능
1. 다크앤 블랙 디자인
2. GPS 시각정보 표시 기능
3. GPS 칩셑 연결 상태표시 (하드싱크, 소프트싱크, No Signal)
4. GPS 좌표 표시
5. GPS, GLONASS 외 SBAS,QZSS 위성 갯수 및 위성 신호 세기 실시간 표시
6. GPS NTP 서버 시스템 상태표시 (CPU 사용률, 메모리, 저장공간)
7. LAN0, LAN1 네트워크 송수신 트래픽 표시기능
8. GPS 시각동기서버 알람표시 기능
9. GPS 시각동기서버 이력표시 기능
10. GPS 스푸핑 검출표시 기능 (아이콘)
11. GPS 재밍 상태 표시 기능 (아이콘)
12. NTP 클라이언트 리스트 표출기능
13. GPS 시각동기서버 접속관리자 표출기능
