초고속 인터넷 같은 네트워크의 광대역화(BcN; Broadband convergence Network)에 따라 VoIP(Voice over IP) 음성 데이터 통합 물결을 넘어 영상통신의 세상이 본격적으로 펼쳐지고 있습니다. 그동안 음성동보 시스템에 머물고 있었다면, 이제 영상분야로 고개를 돌리십시오. 멀티미디어와 데이터 통신 통합의 선두주자 애드팍이 영상·음성·데이터 통합의 새로운 비전을 제시합니다. 애드팍의 IP 영상동보방송 솔루션은 고성능 IP 영상동보방송 서버를 중심으로 다양한 모델의 영상방송동보 단말이 연결돼 여러 지점으로 영상 및 음성방송을 실시간 송출하는 차세대 방송동보 솔루션입니다.

하드웨어 타입의 고성능 영상동보 시스템

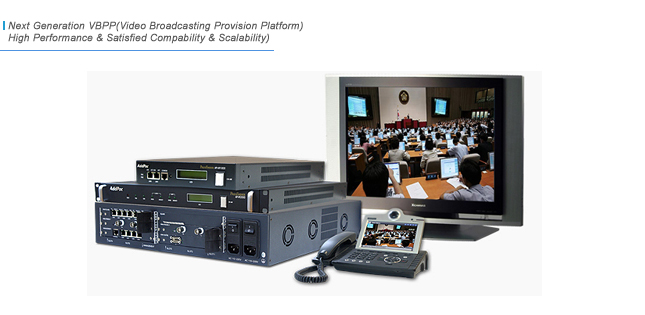

애드팍 IP 영상동보 솔루션은 AP5850 영상동보 서버와 AP-VR2000 · AP-VR1000 비디오 서비스 라우터를 중심으로, AP-PSB, AP-VP300 영상전화기 단말 등 옵션 컴포넌트로 구성됐습니다. 애드팍 IP 영상동보방송 솔루션은 애드팍이 직접 설계 · 개발한 고성능 DSP 하드웨어 코덱과 리얼타임 OS(APOS) 및 임베디드 하드웨어를 결합해 고품질 영상을 실시간 여러 지점으로 송출·재생할 수 있습니다.

실시간 라이브 영상·음성동보 시대 개막

그동안 PC 기반의 축적전송(Store & Forward) 방식의 VOD 솔루션은 실시간 전송 이슈를 만족하지 못했습니다. 부족한 성능과 안정성 때문에 상대적으로 저렴한 도입 비용에도 불구하고 궁극적인 영상 솔루션으로 정착되기에는 미흡한 점이 적지 않았던 것입니다. 고품질 실시간 영상통신을 바랐던 곳에게 애드팍의 하드웨어 타입 차세대 고성능 영상 솔루션을 제시합니다. 애드팍 IP 영상동보방송 솔루션은 뛰어난 성능과 안정성을 기반으로 지금까지의 PC 기반의 영상 솔루션에서 꿈꾸기 어려웠던 고품질의 실시간 영상의 세계를 펼쳐줍니다. 기본 컴포넌트인 AP5850 영상방송동보 서버와 AP-VR2000, AP-VR1000 영상방송동보 단말은 하드웨어 코덱과 고성능 RISC CPU 기반의 임베디드 시스템으로 설계돼 고품질 영상을 실시간 전송·재생할 수 있는 첨단 장비입니다. MPEG4, H.263, H.264 등으로 압축된 영상은 애드팍의 첨단 QoS 알고리즘과 에러복원 기술 등을 통해 데이터 통합망에서도 안정된 고품질 영상을 지원합니다. MPEG-4 압축코덱 기준으로 VGA(640×480)급 영상을 초당 30프레임까지 처리해 SD TV급 영상을 IP 네트워크 환경에서 실현했습니다. 특히 네트워크 상태에 따라 프레임 레이트와 적절한 비트 레이트를 지정할 수 있어 낮은 대역폭의 환경에서부터 고대역폭의 네트워크 환경까지 폭넓게 수용합니다.

단말 측에서 방송송출이 가능한 첨단 솔루션

애드팍 영상동보방송 솔루션은, 단말측 방송 송출 기능을 통해 IP 방송동보 시장에서 한 획을 그었던 애드팍 IP 음성방송동보 솔루션과 마찬가지로 단말측으로부터 영상 및 음성신호를 받아 여러 지점으로 동시에 송출 · 재생할 수 있습니다. 이는 단말측 장비가 디코딩 기능뿐 아니라 고성능 인코딩까지 지원하기 때문에 가능한 것입니다. 특히 트랙픽을 많이 발생시키는 영상통신의 특성을 반영해 방송 단말측에 릴레이 서버 기능을 구현해 네트워크 트래픽 문제를 해소했습니다. 이 기능은 원격지 지점으로 여러 채널의 영상신호를 보낼 때 AP-VR2000 등 영상동보방송 단말을 릴레이 서버로 지정해 1채널의 영상 신호를 전달해 LAN상의 여러 영상 단말에 실시간 중계해주는 애드팍 고유의 방송방식입니다.

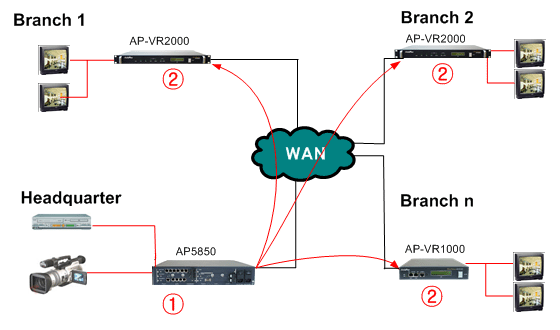

<그림 1> AP5850 중심의 영상동보방송 모델

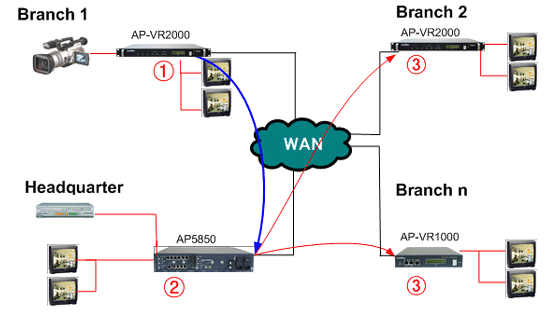

<그림 2> 지점방송(단말측 방송) 구성도

처리 및 전송지연이 없는 고성능 영상전송 시스템

AP-VR2000, AP-VR1000 멀티 서비스 라우터는 슬롯 모듈 타입의 제품이기 때문에 환경에 따라 AP-AV1000 이외의 다양한 모듈로 교체가 가능합니다. 이와 더불어 애드팍 영상동보방송 솔루션의 기본 컴포넌트인 AP5850과 AP-VR2000은 영상 통신 전용망 구성에 대비해 멀티포트 V.35 시리얼 인터페이스 모듈을 비롯해 45·155Mbps ATM 모듈에 이르기까지 다양한 WAN 미디어와 프로토콜을 동시에 지원합니다. 따라서 영상통신을 위해 별도 라우터나 스위치를 도입할 필요 없이 한 대의 장비에서 영상통신과 WAN 네트워킹이 가능합니다. 따라서 라우터와 영상코덱 구간에서 발생하는 전송지연과 처리지연 문제를 원천적으로 피할 수 있습니다.


멀티캐스팅 및 어드밴스 QoS 기능

애드팍 IP 영상동보 솔루션은 IGMP 멀티캐스트 프로토콜과 섬세한 QoS(Quality of Service), 에러 은닉(Concealment) 기술 등 IP 영상동보방송 환경에 특화한 서비스뿐 아니라, 장애대비 및 로드 밸런싱을 위한 VRRP(Virtual Router Redundancy Protocol) 서비스에 이르기까지 첨단 기능과 서비스를 지원합니다. 따라서 네트워크 환경에 따라 나타날 수 있는 다양한 유형의 이슈를 유연하게 수용이 가능합니다.

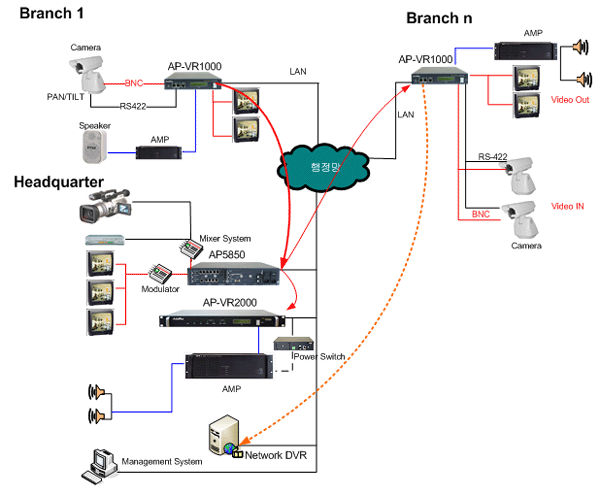

Network Diagram

실시간 영상 통신에 특화한 고성능 하드웨어 아키텍처
고성능 RISC CPU와 RTOS 기반의 임베디드 시스템
기능 추가와 변경이 가능한 프로그래머블 DSP 기반의 하드웨어 영상코덱 탑재
H.263, MPEG-4, H.264 등 영상 압축규격 지원
MPEG-4 기준 초당 30프레임의 VGA(640×480)급 영상통신
음성방송 동보 기능을 동시에 지원
서드파티 캐싱 및 스트리밍 미디어 서버와 원활한 통합 지원
IGMP, 첨단 QoS 등을 통한 멀티 사이트에 영상 전송가능
단말측 방송송출 기능을 통한 방송지점의 다원화 가능
단말측 방송 릴레이 기능을 통해 WAN 대역폭 절감
웹 자바 기반의 GUI 관리 프로그램을 통해 일괄 관리환경 제공
